上海鸿劲超声波电子设备制造厂生产土工格栅生产线，矿用井下钢塑复合网机械设备，土工格室生产线，PE/PVC+钢丝 条带挤出机，HDPE片材挤出机可以根据客户的要求来订做满足客户需要的规格尺寸： 上海鸿劲制造土工格栅生产线设备，是由多台超声波塑料焊接机组合而成 采用进口PLC控制具有如下先进特点：
详情请联系：张经理 电话/微信：+86 18017923790 QQ:785378527
PP-HJ90/28 单螺杆挤出机
1)机架
采用型钢焊接而成，有较高的刚性。
2）齿轮箱
① 减速比： I= 16:1
② 输入功率： 25KW
③ 硬齿面磨削齿轮
3) 料筒及螺杆
① 材料： 38CrMoA1A
② 氮化深度： 0.3～0.6mm,氮化硬度：740 HV
③ 螺杆螺棱表面粗糙度： 0.4 μm
④ 长径比： 28:1
⑤ 料筒内表面粗糙度： 0.8 μm
4) 加热圈
① 4组铸铝加热器
② 加热器电源： 220V,50HZ, 2.5 KW/组
5）主电机
① 电机功率： 25 KW
② 电源： 3~AC 380V 50HZ
③ 转速： 1500 rpm
6) 机头法兰
① 锻钢45# 精加工而成
② 表面镀铬处理
7)电柜
① 变频器
② 温控区： 6组
③ 独立控制柜
4.机头模具
5. 水槽冷却系统
水槽结构和组成
1) 机架和箱体
2) 升降辊轮组件
3) 温控系统
4) 液面控制系统 (调整水位的高低)
5) 除水台
l 机架和箱体
采用型钢焊接而成，有较高的刚性。各安装面均经过机械加工，以确保安装精度。水槽箱体采用不锈钢材料，长3.5 m 宽5 m 高1.2 m
保证PP 从模头挤出后瞬间充分冷却，快速结晶。
l 升降辊轮组件
设置6 组可升级的过渡不锈钢管，方便调节PP格栅条带入水的深浅，以便调节土工格栅条带的宽窄。
l 温控系统
设置有加温系统，可以设定在某一个温度，使其恒定。
l 液面控制系统 (调整水位的高低)
可调整水位高低，装在水管入水出水口。
l 除水台
6. 牵引辊轮
1) 牵引电机功率： 1.1KW
2) 牵引辊直径： Φ140mm
3) 辊筒数目： 3 个
4) 机架 A3 机加工
5) 变频控制
7. 拉伸定型烘箱
1) 长度： 4000 mm
2) 双层，内有隔热层
3 加热功率： 12 KW，
4） 定型水槽长度：4000mm
8．拉伸辊轮
1) 牵引电机功率： 3KW
2)辊轮直径 Φ140mm
3) 辊筒数目： 3 个
4) 机架 A3 机加工
6) 变频控制
9．压花牵引机
A/ 拉伸压花机
1)压花辊直径： Φ90mm
2) 机架 A3 机加工
B/ 牵引机
1) 牵引电机功率： 1.1KW
2) 冷却辊直径： Φ120mm
3) 夹紧组件
4) 机架 A3 机加工
- 10. 双工位收卷机
1) 收卷直径： 250mm X190mm
2) 直流卷取电机： 1HP
III. 用户自备
1) 水源(自来水或者深井水)，水路连接管道，增压泵。
2) 气源(0-0.8mpa)及气体连接管路。
3) 电源配电柜。
4) 设备以外的水电气管道及附属件。

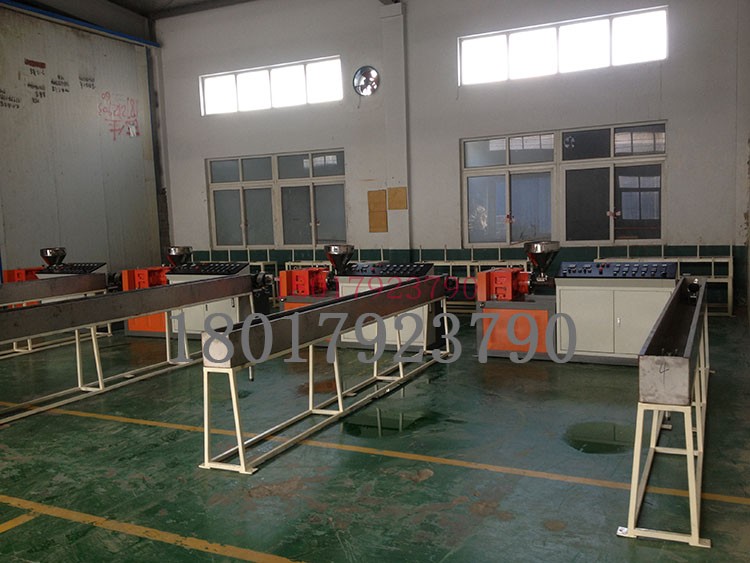

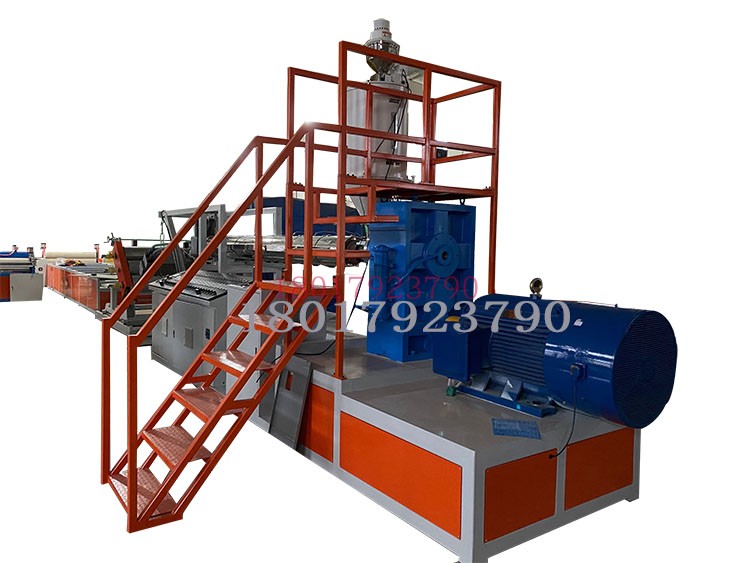

钢塑格栅条带挤出机图片：
